正压型外壳的门和盖的防爆设计要求
Read: 947

Ⅰ类正压外壳

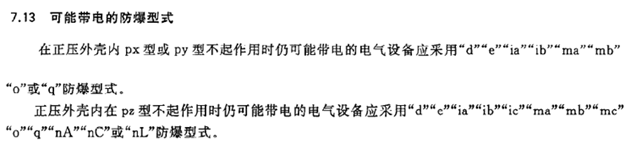

Ⅰ类正压外壳门和盖的设计应采用符合GB 3836.1-2010 中 9.2 规定的特殊紧固件;或采用联锁,以便使门和盖打开时,向未用 GB3836.5-2017中7.13 所列的防爆型式保护的电气设备供电的电源能自动切断,而且在门和盖闭合以前不能重新通电。 同时还应符合 GB3836.5-2017中7.6 的要求。



具有静态正压保护的Ⅰ类正压外壳

门和盖应采用符合GB 3836.1-2010 规定的特殊紧固件。

Ⅱ类正压外壳

Ⅱ类正压外壳的设计要求:对于 px 型,除了只能用工具或钥匙才能打开的门和盖之外,门和盖应联锁,以便当它们处于打开状态时,向未列入 GB3836.5-2017中7.13 保护的电气设备供电的电源能自动断电,并且在门和盖关闭前不能重新通电。对于py型和pz型,对是否使用工具或钥匙不做要求。需要注意的是高的苏州阿凡提防爆内部压力可能会使门或盖猛然打开。宜采用下列方法防止操作人员和维护人员受到伤害:

a)   采用多个紧固件,以便松开所有紧固件之前外壳安全地排气;或

b)   采用双位紧固件,使外壳打开时能够安全排放压力;或

c)    限制最大内部压力不大于2.5 kPa。

具有静态正压保护的Ⅱ类正压外壳

门和盖只能用工具才能打开。

px 型

对于含有需要冷却时间的热部件的正压外壳,不使用工具或钥匙不应轻易打开

静态正压保护的I类或II类正压外壳的标志

门和盖应标志:”警告:严禁在爆炸危险场所打开!”
